当前位置： 网站首页 > 产品展示 > 恒温机系列 |
|
| |
| 模具恒温机 |
|
特点：
1.采用全数位...分段式控温系统,在任何操作状态下均可维持稳定的模具湿度,温度准确性在+1℃以内
2.多项安全装置,当发生故障时,本机可自动侦测至异常,并有指示灯显示异常状况
3.安全主电源开关设计,任何突发状况发生时,可紧急切断电源
4.采用进口高温泵浦,压力大,稳定性高
5.以高稳定性的高温油為媒介液,使用温度可高达250℃,且适合长时间高温运\转
6.外形设计美观大方,便于拆卸,维修方便。
规格表：
|
型号Model
|
UNIT
|
普通型
|
高溫型I
|
高溫高压型II
|
|
YC-6KWO
|
YC-9KWO
|
YC-6KWOH
|
YC-9KWOH
|
YC-12KWOH
|
YC-9KW0HH
|
YC-12KWOHH
|
|
传热媒体
|
HEATINGMEDIUM
|
|
OIL(油) |
|
热媒藏量
|
TANKCAPACITY
|
L
|
12
|
12
|
12
|
12
|
13
|
12
|
13
|
|
泵流量
|
PUMPCAPACITY
|
L/MIN
|
30
|
45
|
30
|
45
|
90
|
45
|
90
|
|
机械尺寸
|
DIMENSION
|
㎜
|
730×310×610
(L×W×H)
|
850×340×720
(L×W×H)
|
|
重量
|
WEIGHT
|
KG
|
60
|
63
|
70
|
74
|
78
|
74
|
78
|
|
加加热能力
|
HEATING CAPACITY
|
KW
|
6
|
9
|
6
|
9
|
12
|
9
|
12
|
|
溫度范围
|
TEMPERATURE RANGE
|
℃
|
45-170℃
|
|
45-250℃
|
45-300℃
|
|
电源
|
POWER SUPPLY
|
VOLT
|
3PHASE,380V,50HZ
|
|
型号Model
|
UNIT
|
普通型
|
高温高压型
|
|
YC-6KW W
|
YC-9KW W
|
YC-6KW WH
|
YC-9KW WH
|
YC-12KW WH
|
|
传热媒体
|
HEATINGMEDIUM
|
WATER(水)
|
|
热媒藏量
|
TANKCAPACITY
|
L
|
12
|
12
|
8
|
8
|
10
|
|
泵流量
|
PUMPCAPACITY
|
L/MIN
|
30
|
45
|
35
|
50
|
65
|
|
机械尺寸
|
DIMENSION
|
㎜
|
690×290×680
(L×W×H)
|
|
重量
|
WEIGHT
|
KG
|
60
|
67
|
70
|
73
|
77
|
|
加热能力
|
HEATING CAPACIiY
|
KW
|
6
|
9
|
6
|
9
|
12
|
|
溫度范围
|
TEMPERATURE RANGE
|
℃
|
30-120℃(WATER)
|
30-160℃(WATER)
|
|
电源
|
POWER SUPPLY
|
VOLT
|
3PHASE,380V,50HZ
|

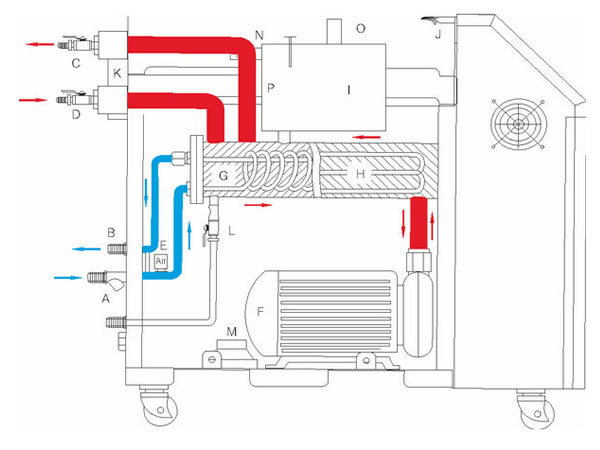

原理图：
工作原理示意图(间接冷却)
从模具回口()返回的高温油经管道回流到冷却桶(),然后经由泵浦()输送到加热桶纵桶经电热管()加热,再经至模具口()迴圈至模具。此过种中，如果高温油温度过高，系统啟动电磁阀(),冷却水经入口()流入冷却桶()迴圈冷却,降低高温油温度,从而实现恒温的目的如高温油的温度还是维持高温至()设定温度,系统啟动高温报警。安装在副油箱(1)里的浮球()在液面下降至一定位置时,触动微动开关(),从而系统啟动低液位元报警。
、冷却水入口 、至模具 、电磁阀 、冷却桶 1、副油箱 、液位镜 、 、注油口
、冷却水出口 、模具回 、泵浦 、电热管 、压力錶 、排油口 、微动开关 、浮球
|
| |
